一、變電站紅外智能在線實時監測系統

紅外智能在線實時監測系統是集可見光、紅外熱成像和嵌入式處理技術于一體的實時監控、檢測系統，系統可對運行中的變電站設備進行自動巡檢、實時監測、自動報警、實時獲取設備故障狀態的熱信息，并自動生成相應的溫度變化報表，具有不停電、遠距離、安全可靠、檢測精度高等特點，實現在線監測和設備狀態檢修非常有效的方法。

系統特點

1、 系統具有預置行程，高效利用智能方式運作，無需看管進行系統自檢

2、 發現目標設備溫度異常自動預警，提示人員具體位置狀況信息，提供排除故障的效率

3、 對變電站區域場景的遠程電力紅外視頻監控

4、 變電站內變壓器、斷路器等重要運行設備的外觀狀態、工作狀態、溫度場分布情況的監測

5、 變電站內CT、PT、避雷器和瓷絕緣子等高壓設備的外觀狀態、工作狀態、溫度場分布情況的監測

6、 變電站內其它充油設備、易燃設備的外觀狀態、工作狀態、溫度場分布情況的監測

7、 變電站內外紅外視頻監控有告警硬接點接至變電站綜合自動化系統或遠動設備，提供消防，預警的運動報警信息

系統中紅外熱成像儀采集紅外熱圖，并實時測量監控設備的表面溫度，通過PAL接口、RJ45接口將紅外熱圖及溫度數據傳輸到監控主機，可在監控主機上實時觀測監控設備的運行情況，同時監控主機可將圖像、溫度數據壓縮，通過網絡(luò )設備向局域網發送，實現網絡(luò )實時監控。同時由于設備安裝方式的不同可以分為：固定式在線監控、機載在線監控、車載在線監控、移動式在線監控等。

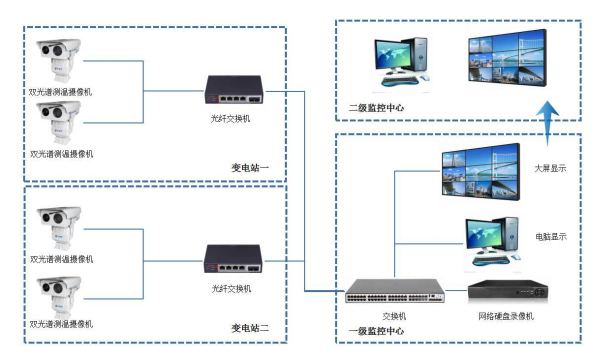

紅外智能在線實時監控檢測系統拓撲圖

系統優勢

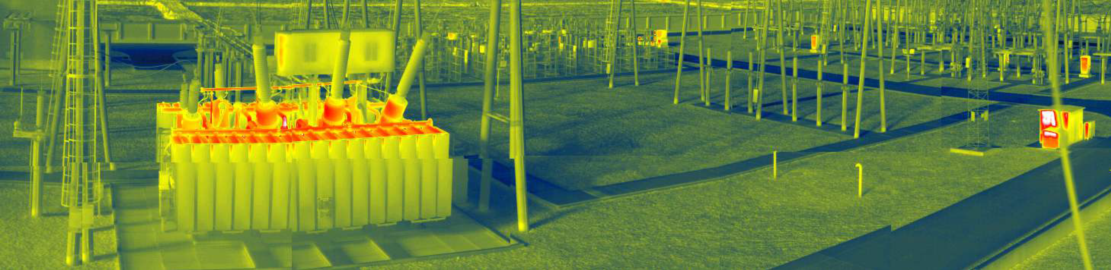

1、通過智能紅外全景拼接技術，獲得該圖中設備的精確位置及工作溫度

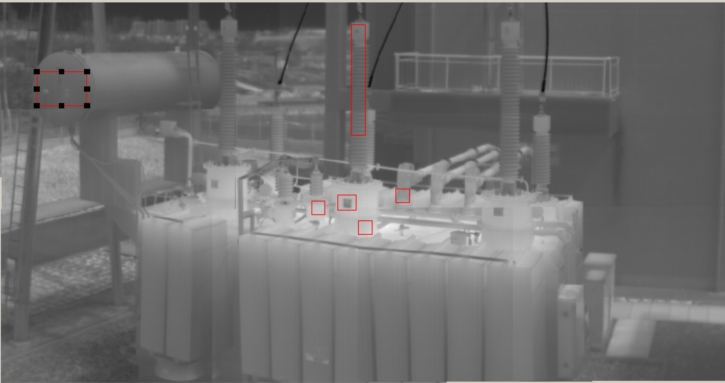

2、國際領先的變電站設備智能識別系統

3、儀器前端測溫技術

可單獨工作，由前端熱像儀完成所有測溫工作，將紅外圖像及原始測溫數據傳輸到信息中心或現場工作站，無信號壓縮，信號無損失、抗干擾性強，保證測溫數據的準確性、穩定性。

4、全實時圖像，圖像無延時現象

圖像幀率為每秒25幀，完全實時圖像，不會(huì )出現圖像停頓、圖像滯后以及跳躍感。避免了在操作人員進行云臺轉動控制和鏡頭焦距調節過程中，出現凸顯滯后導致調節及觀測困難的情況。

5、測溫快速、精確、均勻性好

在隨著場景的變化過程中，系統總是在瞬間就能得到觀察到的所有溫度，圖像均勻性高，不會(huì )因為場景的變化而產生測溫的差異。

6、紅外圖像壓縮及網絡(luò )傳輸

以太網連接方式，每臺都有單獨的URL，可通過以太網獨立尋址，可以組成一個監控網絡(luò )，不僅可以和整套控制系統配合使用，也可以單獨使用，生成高分比率熱圖像，對圖像中的每個像素點進行單獨測溫，支持25幀/秒可分析熱像輸出。

7、自動巡航

系統具備自動巡檢功能，可以在預定的時間內按照預先規定巡檢行程監測所有設備的工作狀態，最大利用計算機系統的智能方式進行，無需看管而自動巡檢。在巡檢過程中，一旦發現目標設備溫度異常，超過預先設置的報警溫度，系統自動報警，存儲設備人員熱圖工作狀態熱圖，提示操作人員故障設備的具體位置信息，以便操作人員馬上排除故障并給出工作報表

8、IP67防護等級

系統能在惡劣的氣候環境中正常工作，具有超強的低溫環境保護，以及抗高溫、高濕度的性能。無論是刮風下雨，酷熱潮濕，還是低溫寒冷，都可以實現不間斷自動監測，保證在北方嚴寒地區以及南方的高溫酷熱地區的輸變電設備工作狀態監測正常運行。

9、自動生成報表功能

二、變換流站閥廳紅外測溫監控系統

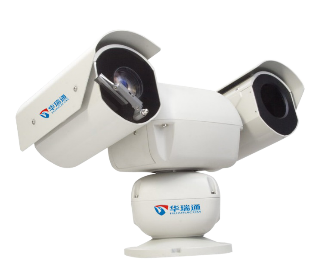

HRC-P6500Z30監控系統主要用于閥廳室內的監控，該系統包含可見光攝像機和紅外熱像儀，通過嵌入式處理技術，對運行中的閥廳內設備進行有效的實時監測和監控，并實現自動巡檢、自動預警、實時獲取設備故障狀態的熱信息，同時系統自動生成相應的溫度變化報表。系統具有無需停電監測、遠距離監測、安全可靠、監測精度高等特點，是實現在線監測和設備狀態檢修非常有效的方法。

特點

1) 全實時圖像，圖像無延時現象

2) 前端測溫技術，測溫精準

3) 測溫快速、精確，均勻性好

4) H.264網絡(luò )視頻數字存儲、傳輸

5) 自動聚焦、預置位紅外聚焦

6) 接口豐富，結構輕巧，安裝方便

7) 室內使用，方便小巧

三、變電站智能巡檢機器人系統

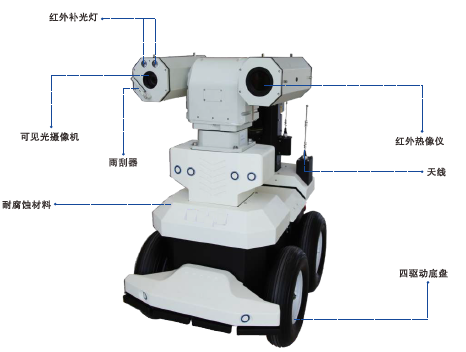

變電站智能巡檢機器人集非制冷焦平面探測器、無軌化激光導航定位、紅外測溫、智能讀表、圖像識別等核心技術于一體，對輸變電設備運行全天候巡檢、數據采集、視頻監控、溫濕度測量、氣壓監測等，提高輸變電站內設備的安全運行。降低人員的安全風險。

智能巡檢機器人系統優勢

1) 導航定位系統，無軌運行

2) 儀表讀書

3) 遠程控制系統

4) 測溫功能

5) 智能分析軟件系統

6) 智能識別、準確定位、分析精確

7) 智能充電?？勺詣?dòng)行駛到充電房進行充電

變電站智能巡檢系統架構

變電站智能巡檢系統整體分為三層，分別為前端設備、傳輸部分和后端控制中心。

1）前端設備

智能巡檢機器人/充電房/固定監測點等

2）傳輸部分

由網絡(luò )交換機、無線路由器等設備組成，負責建立基站層與智能終端層的網絡(luò )通道

3）后端部分

由機器人后臺，硬盤錄像機、硬件防火墻及智能控制與分析軟件系統組成
