隨著社會(huì )發展水平的不斷進步，變電站自動化水平也在不斷提高，無人值守的場景也越來越普遍，與此同時變電站作為電力系統的關鍵所在，其安全性對人們的生產和生活都有著十分重要的影響，其安全巡檢工作一直是重中之重。傳統的巡檢方式已經不能滿足現代變電站的發展需求，隨著國家推廣力度的增加，智能巡檢機器人的應用也越來越廣泛，機器人巡檢也是未來變電站主要用到的巡檢方式。

眾所周知，電力系統安全對國民經濟的發展起著無可替代的作用，任何一個環節發生事故，都可能帶來連鎖反應，會(huì )造成大面積的停電、人身傷亡、主設備損壞甚至造成全網崩潰的災難性事故。變電站作為連接主干網和配電網的關鍵節點，如何保證它的正常運行直接關系整個電力系統的穩定安全。為了保證對變電站內主變、母線、開關等主要一次設備運行狀態的實時監控，需要對變電站進行檢查和維護。

01智能巡檢機器人簡介

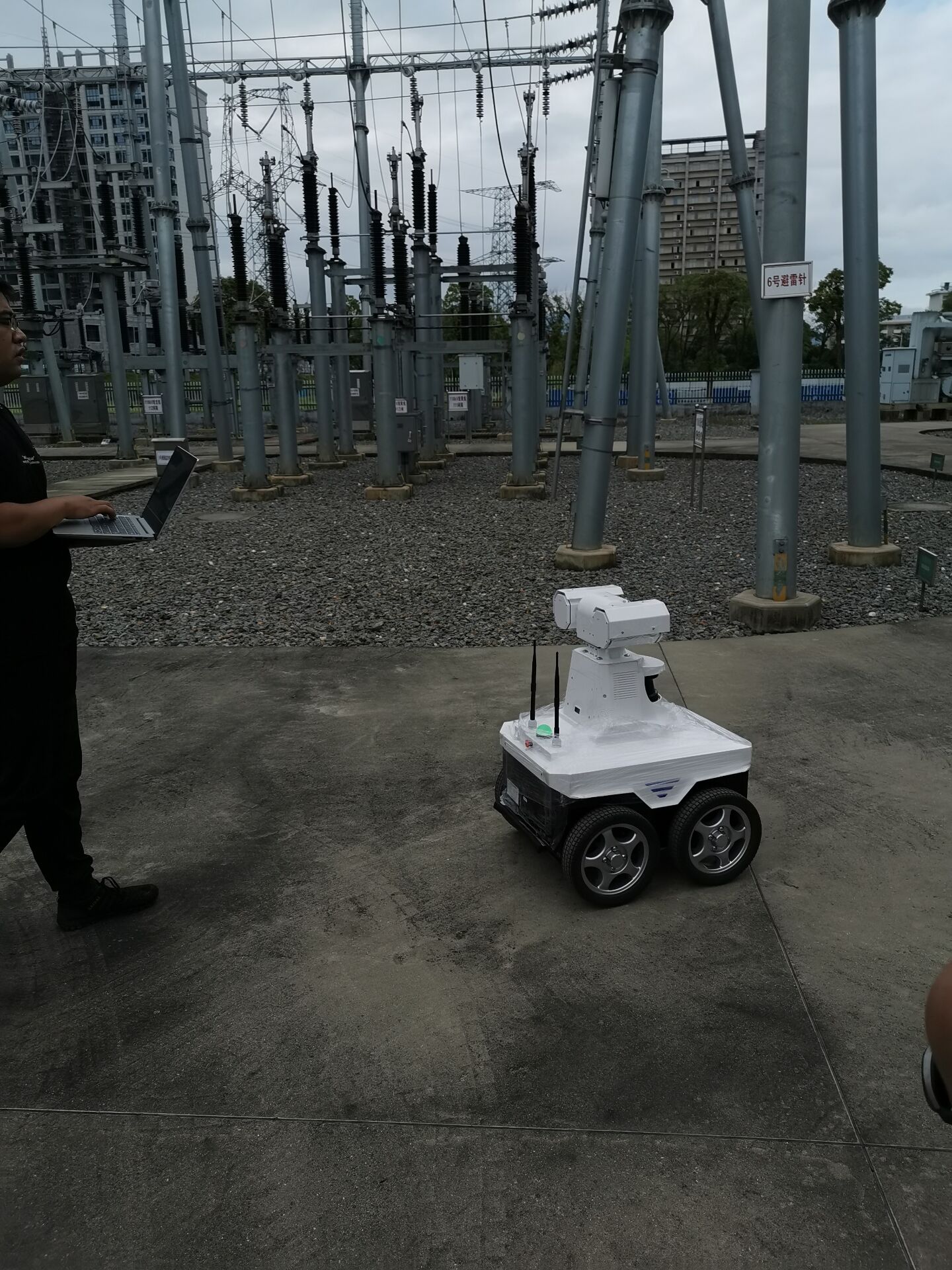

變電站智能巡檢機器人，可以代替人完成簡單的、復雜的或者重復性的工作，就目前而言，智能巡檢機器人主要組成部分有導航單元、主控單元和通訊單元等。該類型機器人的主要優點為運行時間長、智能化、無軌化、可調配和不受溫度影響等特點。

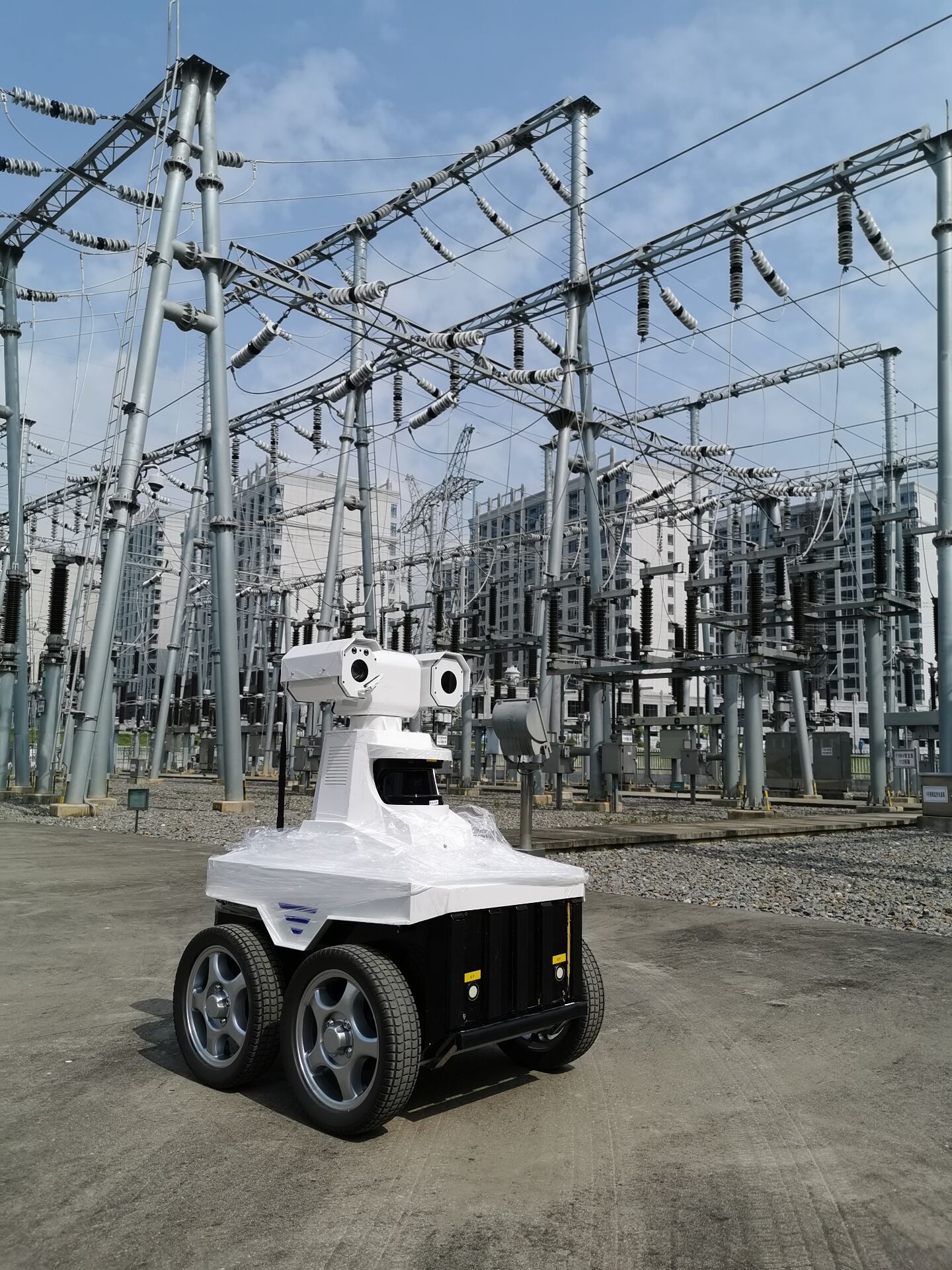

巡檢機器人的主體構成主要有紅外熱像儀、安全停障模塊、云臺、激發傳感器、可見光攝像儀等主要核心設備和一些其他輔助設備構成。和其他智能機器人一樣，巡檢機器人也有四輪驅動底盤，四輪驅動底盤主要方便機器人進行轉彎和直行操作，如果機器人碰到比較復雜的路況，可以進行無死角檢測，適應能力較強。而可見光攝像儀可以有效獲取巡檢范圍的紅外熱像情況，以便工作人員及時發現異常情況，從而實現對故障問題的快速處理。云臺主要是控制巡檢過程中的拍攝角度，以便可以準確拍出圖像和視頻。超聲波傳感器主要是方便機器人對周?chē)系K物進行識別，避免機器人在巡檢過程中受到傷害。巡檢機器人可以通過將獲得的數據與微氣象站的數據進行計算，從而獲得外界溫度、風速等天氣信息，根據不同天氣情況合理規劃巡檢計劃，提高巡檢效率。

02當前主流導航方式介紹

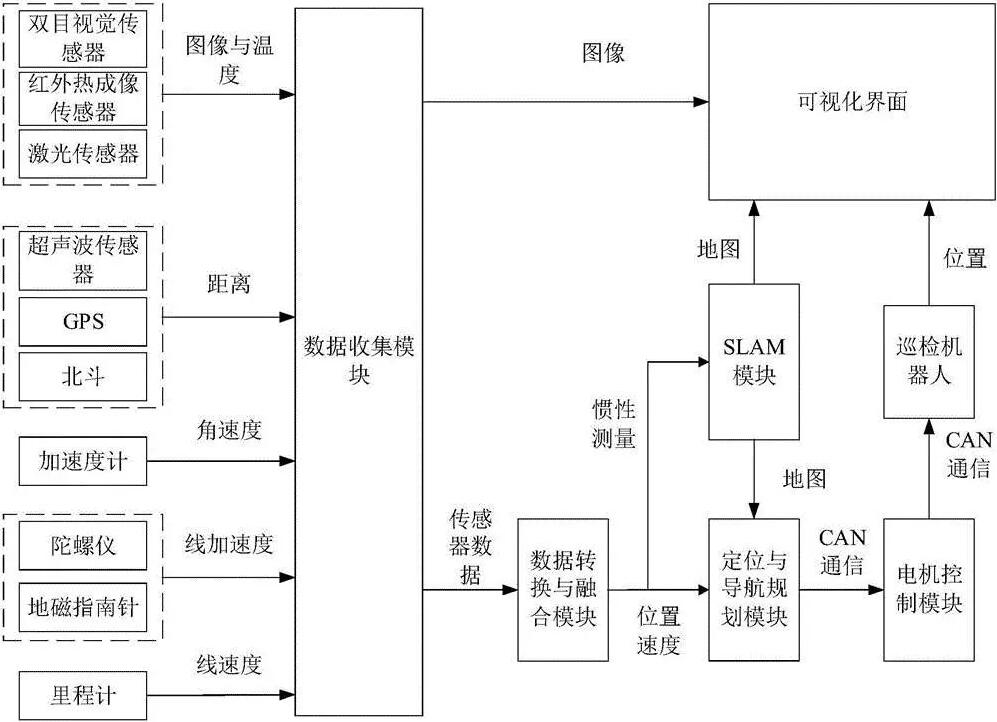

電廠智能巡檢機器人根據使用區域、行進方式的不同，導航方式主要分為以下幾種：電磁導航、射頻識別導航、激光導航、視覺導航、GPS/慣性導航、超聲波導航和SLAM導航。

電磁/射頻識別組合導航：電磁導航一般配合RFID（射頻識別）一起使用，在地面上鋪設磁軌道，其包含多條引導電纜，每條電纜流經不同頻率的電流，機器人通過感應線圈對電流的檢測來感應路徑信息，作為移動路線，在需要停止進行巡檢的位置預埋RFID，實現精準定位。機器人在巡檢過程中，其上的磁傳感器陣列檢測機器人中心相對于磁軌道的偏差，然后利用運動控制裝置調整機器人左右輪的差速，從而使機器人沿磁軌道行駛。機器人需要停止巡檢的位置一般由兩個RFID標簽進行控制，第一個標簽為減速點，包含停站點的距離信息，當巡檢機器人檢測到減速點標簽后，即根據停站點距離信息選擇合適的多級減速方案，確保機器人在到達精確停站點時處于低速可即停狀態，此時當機器人檢測到停站點標簽時，立即精確停站。電磁導航的優點是巡檢機器人能夠精準運動，能夠做到精準定位，并且抗干擾能力強，缺點是需要預鋪磁軌道，機器人不能預測道路變化趨勢及不能高速運行，嚴重限制了機器人的巡檢效率。

激光導航：激光導航利用視覺傳感器拍攝路面圖像，通過圖像識別技術，提取具有特征的點，作為路標，并計算各路標在全局坐標系下的坐標值，為激光導航提供依據。巡檢機器人運行時，激光定位傳感器通過檢測路標信息（檢測到的路標信息不能少于3點），利用三角測量法計算得到機器人的位置信息，從而調整運行路線。具體實現原理為：機器人的激光傳感器每掃描一周就會(huì )得到被檢測路標相對激光傳感器的夾角，當檢測到3個路標后，經過迭代計算就可以得到激光傳感器在全局坐標系下的坐標值，結合設定的導航路線數據，計算得到機器人相對于設定路徑的位置偏差和航向偏差，通過調整左右輪驅動器的速度進行路線調整，引導機器人沿設定路線運行。

視覺導航：機器人通過裝配的攝像頭拍攝路面及環境的局部圖像，通過圖像處理技術，進行圖像特征識別、距離估計等，作為視覺導航的依據。機器人運行時對拍攝到的畫面進行采集、預處理、壓縮，與之前存儲的圖像進行對比，通過一系列算法，計算得到機器人的當前位置。為了將障礙物和背景分開，一般需要進行大量的圖像分析，導致導航實時性受限，針對該問題一般把掃描到的圖像分為目標、背景、不平地區和平地四部分，來減少無用信息的分析，提高導航速度。由于僅通過單幅圖像分析出來的信息來判斷障礙物和運行速度存在很大誤差，因此在實際中往往采用多攝像頭進行導航。視覺導航的優點是導航定位精度高，信號探測的范圍廣，缺點為首先現有的視覺導航技術圖像處理速度和移動速度不能很好的匹配，造成運行中常出現一定的延遲，其次對不同的道路環境和復雜的作業環境不能較好的適應，實時性和魯棒性有所欠缺。

GPS/慣性導航：GPS導航原理是通過計算物體與GPS衛星的距離，通過三邊測量法來計算定位物體的位置及速度信息，定位所需的GPS衛星不能少于3顆，該方法要求整個系統中存在一個高精度的時間基準以保證距離測量的準確度。GPS導航技術一般分為三種：高精度差分GPS導航技術、DGPS/DR組合導航技術以及GPS/慣性導航技術。高精度差分GPS導航技術原理是首先建立差分GPS基準臺，基準臺建立后其精準的三維坐標便確定了，然后通過計算被測點根據該基準點的修正坐標后發送給被測點，對被測點進行修正，以提高GPS定位精度。差分GPS定位分為三類：位置差分、偽距差分和相位差分。DGPS/DR組合導航技術是一種傳統的跟蹤導航算法技術，當物體突然失去GPS信號時，通過DR進行位置計算。具體原理是根據運動物體的當前位置坐標，通過慣性導航元件測量物體移動速度和航向角，進而推算物體在下一時刻的位置坐標。此種技術會(huì )隨著時間的增加導致精度大幅下降，DR導航不能單獨、長時間使用，常常作為一種短時輔助的定位手段。GPS/慣性導航技術以牛頓力學定律為基礎，通過加速度計和陀螺儀測量物體在慣性參考系的加速度和轉動角速度，通過時間積分，把它變換到導航坐標系中，從而得到物體在導航坐標系中的速度、偏航角和位置。由于慣性導航技術不與外界發生光、電交換，不向外界輻射電磁信號，因此有很好的隱蔽性和抗干擾能力，但是由于導航信息是由于積分產生，定位誤差會(huì )隨著時間的增加而增大，導致其不能長時間獨立工作，并需要初始化，其價格也相對比較昂貴。GPS導航技術的前提是需要有穩定的GPS信號，但在電廠強電磁環境下、室內或鋼結構內GPS信號會(huì )大幅減弱，嚴重影響巡檢機器人的定位導航。此種導航技術只能適合室外巡檢機器人應用。

超聲波導航：超聲波是一種頻率在20Hz以上的聲波，傳播路徑為直線傳播，遇到固體會(huì )產生反射，運用這種特點，通過接收超聲波傳感器自身發射的超聲波信號，利用時間差，計算前方物體距離。超聲波傳感器角度分辨率較差，但具探測速度快、靈敏度、距離分辨率高。在實際應用中，超聲波傳感器存在一定的局限性，往往配合其他的導航方式一起應用，能夠實現精準避障。

SLAM導航：SLAM導航指的是機器人在自身位置不確定的條件下, 在完全未知環境中通過定位、建圖、SLAM算法進行路徑規劃，實現自主定位和導航，前面提到的激光導航和視覺導航都是SLAM導航。

03智能巡檢機器人目前面臨的問題

1、對二次設備及直流系統巡檢功能的缺失

目前大多數已投入運行的智能巡檢機器人基本能夠完成對站內一次設備的全面巡檢，但由于站內直流系統及二次設備多位于變電站獨立的小室或是主控樓內，且室內設備的門口均設置有防鼠擋板。這客觀上給巡檢機器人設置了“路障”，使之無法有效地對此類設備開展巡視檢查工作。然而，站內直流系統及二次設備對變電站的安全穩定運行同樣至關重要。因此，使巡檢機器人能夠有效發揮自主判斷，對二次設備與直流系統完成巡檢是必要的。

2、表記數據讀取

巡檢機器人配備有可變焦的高清攝像頭，這樣做的主要目的是為了在對表記數據的讀取過程中更加方便，因為在一些地區，由于表記的位置較高，工作人員在操作的過程中沒辦法看清表記中的數據，而巡檢機器人可以采用高清攝像頭自動對表記進行對焦，然后對數據進行讀取，在讀取數據后還可以將數據進行存儲，這樣也可以省時省力。但在實際應用過程中，由于高壓表記長時間在室外，導致表記表面存在大量灰塵等雜質，這種情況巡檢機器人根本無法獲得準確信息。另一方面，巡檢機器人的攝像頭表面也會(huì )有污穢灰塵等雜質，也會(huì )導致攝像頭出現對焦失敗的情況。

3、 惡劣天氣抗干擾能力不強

近年來，在霧霾天氣日益頻發的北方地區，采用激光制導的智能巡檢機器人可能會(huì )受到霧霾天氣的影響。由于激光束在霧霾環境中會(huì )受到水分、塵埃等的影響，發生折射現象而發散，導致激光定位及導航失效。從而造成巡檢機器人巡檢質量下降，甚至不能完成指定巡檢任務等情況的發生。因此，需改善巡檢機器人在大雪、大雨尤其是霧霾等惡劣天氣下的激光定位及導航能力。

4、 自主充電及巡檢路徑

巡檢機器人在巡檢過程中要借助遠距離超聲停障和近距離物體感應裝置，避免巡檢機器人在巡檢過程中碰到障礙物而受到損壞。這項技術在實際運用過程中也會(huì )出現一些問題，如變電站內的地面不僅會(huì )有硬化地面，也有草坪。巡檢機器人在對草坪進行巡檢的過程中，周?chē)赡軙?huì )有個別雜草出現，巡檢機器人由于識別到了雜草將其視為障礙物，從而不能繼續下面的巡檢工作，如果工作人員不能及時發現巡檢機器人的情況，就會(huì )導致機器人無法工作直到電量用盡。等工作人員發現時，還要將及運回充電處，浪費時間和精力，也增加了工作人員的工作量。

綜上，變電站智能巡檢機器人系統以其具有的檢測手段多樣化，檢測靈活、客觀、智能等特點，在變電站一次及二次設備的運維、巡檢作業中起著日益重要的作用。依據長時間的智能機器人巡檢經驗，說明當前智能巡檢機器人在變電站的應用狀況，著重分析了當前機器人在運用中存在問題，給出解決方案。以期在巡檢機器人的幫助下，進一步降低變電站運維成本，提高電網設備自動化管理水平。
