產品介紹

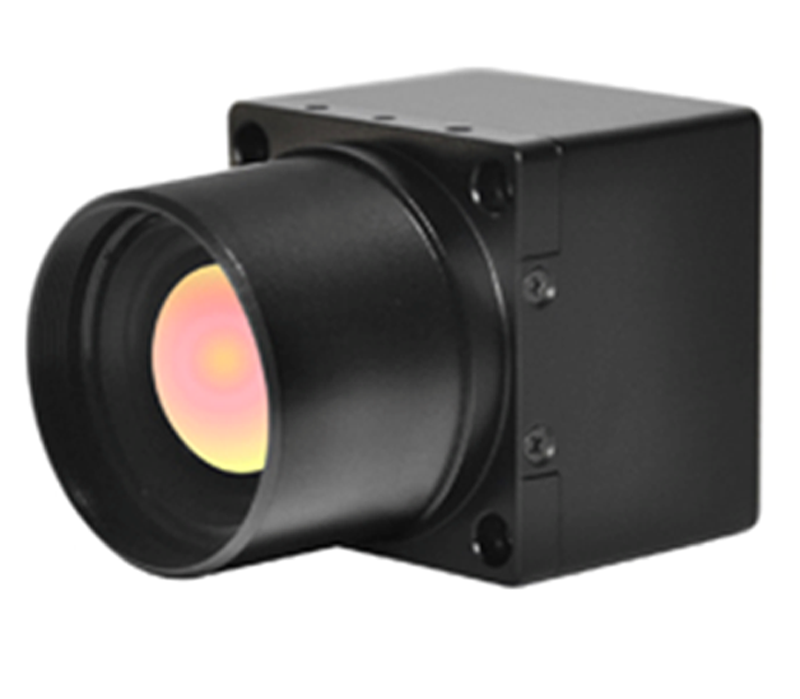

華瑞通紅外熱像機芯HRC-TM384/TM640系列具有無與倫比的特性和性能，能夠滿足不同的應用環境和需求。由于TM384和TM640的機械和電氣功能相同，集成商在使用不同的熱像集成時可以直接相互兼容，且在鏡頭的選用也有通用之處。V60系列具有領先的無擋片技術，提供連續無干擾的實時紅外圖像。機芯系列體積小，功耗低，符合軍標。是無人機，熱像手持設備，監控等紅外集成設備的理想之選。
產品特點
◆ 384 x 288 pixels / 640x480pixels, 17um
◆ 領先的無擋片技術
◆ 超低功耗<0.75w
◆ 體積小 38 x 38 x 21.8mm
◆ 重量輕<50g
◆ 瞬時開機<3s
◆ 標準模擬視頻輸出
◆ BT.656數字視頻輸出、RJ45網絡(luò )輸出
◆ 持續無干擾的實時圖像
| 型號 | HRC-TM384 | HRC-TM640 | |
| 紅外探測器 | 探測器類型 | 非制冷焦平面微熱型 | |
| 像素 | 384×288 | 640x480 | |
| 熱靈敏度 | ＜60mk | ||
| 幀頻 | 50/60Hz | ||
| 像元間距 | 17μm | ||
| 波長范圍 | 8~14μm | ||
| 圖像性能 | 非均勻校正 | 無擋片技術 | |
| 開機時間 | <3s | ||
| 電子變焦 | 2x, 4x | ||
| 圖像控制 | 上下翻轉、左右翻轉、極性、數字變焦偽彩色或黑白色、圖像細節增強技術 | ||
| 增益 | 自動|手動，循環調節 | ||
| 瞄準十字光標 | 有，可調節 | ||
| 輸出&接口 | 主電氣接口 | 40-pin output | |
| Control port | RS232 | ||
| 模擬輸出 | Composite video (PAL|NTSC)(CCIR|RS170) | ||
| 數字輸出 | BT.656 LVDS(Optional) | ||
| 網絡(luò )輸出 | RJ45 | ||
| 電源 | 工作電壓 | DC: +2.2V ~ 5.5V | |
| 典型工作電壓 | DC: +3.7V | ||
| 功耗 | <0.65W | ||
| 過欠壓保護 | 支持 | ||
| 反接保護 | 支持 | ||
| 環境 | 工作溫度范圍 | -40℃～60℃ | |
| 儲存溫度范圍 | -50℃～70℃ | ||
| 物理特性 | 重量 (不帶鏡頭和后蓋) | ＜50g( w/o cover) | |
| 尺寸 (不帶鏡頭和后蓋) | 8 x 38 x 21.8 mm | ||
| 溫度 | 5% ~ 95% 非冷凝 | ||
| 工作海拔 | +12,200米 | ||
| 撞擊 | 200g沖擊脈波; 11ms 齒形波 | ||
| 抗振性 | 4.3g 3軸，每軸8小時 | ||
| 熱沖擊 | 5°/分鐘 | ||
| 封裝 | IP67 (for lens) | ||
| 連接口 | M2 X 0.4 | ||
