產品概述
華瑞通科技SmartCor-T系列是全球唯一的、無擋片技術、體積最小的、重量最輕的 、持續無任何干擾的熱像溫度視頻輸出的紅外熱像儀。
SmartCor-T系列紅外熱像儀具有無以倫比的圖像性能，測溫精準，標準輸出兼容性強，非常方便集成在各種各樣的紅外熱像測溫的應用系統。SmartCor-T除能集成各類紅外測溫系統外，也能固定安裝，直接遠距離檢測并測溫，為用戶監控場景提供熱成像圖，及時發現隱患。廣泛用于工業自動化在線檢測，無人機巡檢，公共場景監控，石化冶煉，森林防火，周界報警等多種場景應用。
產品特點
領先的無檔片技術，實時連續視頻傳輸
體積?。?8 x 38 x 26 mm
重量輕<55g
低功耗<1W
自動追蹤最高、最低、平均溫度，并顯示溫度值
點、區域、等溫的溫度分析，自動溫度報警
實時在線分析溫度熱成像圖傳輸
多種鏡頭可選，無校正
IP54防護等級，易安裝（可選）
體積小，重量輕，功耗低，易集成
| 探測器數據 | |
| 探測器類型 | 非制冷型微測輻射熱計 |
| 探測器分辨率 | 640 x 480 像素 |
| 像元尺寸 | 17μm |
| 波長范圍 | 8~14μm |
| 圖像性能 | |
| NUC | 無擋片技術 |
| 熱靈敏度(NETD) | ＜50mk |
| Time to image | <5秒 |
| 頻率 | 50|60Hz |
| 視場角（FOV） | 40°×24.2°|19mm |
| 24.6°×18.5°|25mm | |
| 17.7°×13.3°|35mm | |
| 12.4°×9.3°|50mm | |
| 8.3°×6.2°|75mm | |
| 數字變焦 | 2倍, 4倍, (連續變焦可選) |
| 色標 | 5 種色標可選(白熱、黑熱、鐵紅、褐色、冰火） |
| 圖像設置 | 自動|手動，增益和亮度調整 |
| 圖像控制 | 圖像模式、增益、極性、變焦、色票、系統設置等 |
| 熱像儀控制 | 自動|手動 via GUI，或串行命令 |
| 測溫分析 | |
| 測溫范圍 | -20℃至+500℃ |
| 測溫精度 | ±3℃ (-20℃ 至 0℃), ±2℃ (0℃至+100℃), ±2% of reading (+100℃至+500℃) |
| 測溫校正 | 自動|手動 |
| 標準版本 | 1.中心點測溫 |
| 2.自動追蹤最高、最低溫度點 | |
| 3.可讀出最高點溫度，最高溫度點坐標，圖像平均溫度 | |
| 4.設置報警溫度，高于報警溫度報警 | |
| 5.通過GPIO發送報警信號（可選） | |
| 高級版本 | 1.支持8個點測溫，4個方形區域測溫，可撲捉方形區域內的最高溫度和最低溫度，并可通過串口查詢 |
| 2.等溫分析，支持對大于，等于，小于，間隔溫度進行著色處理 | |
| 3. 8個報警器，支持圖像疊加報警顯示 | |
| 4. 8個溫差分析器，支持圖像疊加顯示溫差信息 | |
| 物理性能 | |
| 重量 (不含鏡頭) | ＜55g |
| 尺寸 (不含鏡頭) | 38 x 38 x 26 mm |
| 接口 | 10個M2 X 4, UNC ?”-20(可選) |
| 封裝 | IP67 (鏡頭) |
| 環境數據 | |
| 工作溫度范圍 | -20℃ 至 +60℃ |
| 儲存溫度范圍 | -50℃ 至 +70℃ |
| 撞擊 | 500g沖擊脈波; 帶有11ms 齒形波 |
| 震動 | 4.3g ,3軸，每軸8小時 |
| 溫度 | 5% ~ 95%非冷凝 |
| 包裝 | |
| 標準 | 紅外熱像儀（無鏡頭），連接線，說明書（CD)，保質卡 |
| 可選 | 紅外鏡頭 |
| 接口 | 標準電氣接口 |
| 電氣接口 | 20-pin|50-pin 輸出 |
| 控制端口 | UART|RS232 LVCMOS +2.5V-3.3V (RS485 & RS422 可選) |
| 工作電壓 | VDC: +2.8V ~ 5.5V (典型工作電壓 +3.7V) |
| 功耗 | SmartCor-T640 < 1W |
| 模擬視頻輸出 | PAL(標準), NTSC(可選) |
| 數字視頻輸出 | BT.656(標準) |

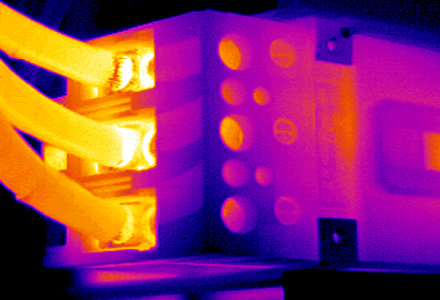

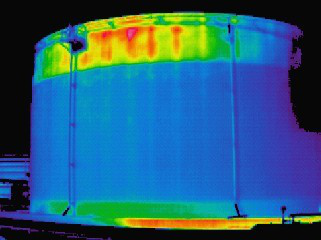

典型應用：
廣泛用于工業自動化在線檢測，無人機巡檢，公共場景監控，石化冶煉，森林防火，周界報警等多種場景應用。
