產品概述
HRC PT-PXM是一款專門為無人機設計的熱像儀產品，采用FLIR長波紅外非制冷熱成像相機機芯，有640×512 、336×256 、324×256三種分辨率型號可選擇，靈敏度可高達<50 mK@f/1.0，提供9 mm、13 mm、19mm、25 mm、35 mm、50 mm、60 mm、100 mm等多種選配鏡頭，均具備數字變焦功能。HRC PT-PXM配備高精度三軸云臺，可安裝至消費型、商用型以及軍用型飛行器使用，配合FPV接收屏可實時觀測拍攝畫面，同時支持拍照與存儲，適用于安防、光伏、輻射測量、分析和遙感勘測等領域。
產品特性
HRC PT-PXM是一款專門為多旋翼無人機設計的熱像儀產品，體積小、重量輕、價格合理、易于集成，易于安裝及在飛行中使用。只需使用一個12針數據線，為熱像儀輸入5伏電源，并將模擬熱視頻輸出至您的OSD 或視頻發射器，飛行準備即已完成。
HRC PT-PXM采用FLIR高品質的TAU2機芯，R級全屏測溫機芯，P級非測溫機芯； 靈敏度高，測溫范圍大，具有數字圖像增強。
HRC PT-PXM通過直接PWM連接為您提供三項熱像儀功能的飛行控制，電子變倍，調色，記錄。模擬圖像實時輸出，實時存儲14位數字圖像，溫度顯示和最高溫度點自動追蹤，能更多滿足您檢測和科研的需要。
HRC PT-PXM不僅為您提供熱圖像，還可提供熱數據，將熱像儀應用帶到新的高度。
機載記錄
HRC FT-PXM 將14位數字圖像記錄到可移動的TF卡中，因此您不會(huì )因傳輸損耗丟失任何數據。 圖像保存到TF卡中，可通過TF卡對圖像進行檢索。
熱像儀控制
HRC FT-PXM組件端口連接通過 PWM 命令為您提供了三個熱像儀控制項，您可以選擇調色盤、啟動或停止記錄、通過無線電控制器觸發熱像儀的電子變焦功能。
多種選配鏡頭
7.5—100mm多種鏡頭可供選擇，滿足您不同場景的應用需求。
使用方便
HRC FT-PXM使用非常簡便。 由于所有配置均已完成，只需接通電源，飛機即可起飛。 如想深入了解HRC FT-PXM的設置，請下載熱像儀控制器 GUI 并使用 USB 連接線將HRC FT-PXM 連接到您的個人電腦。

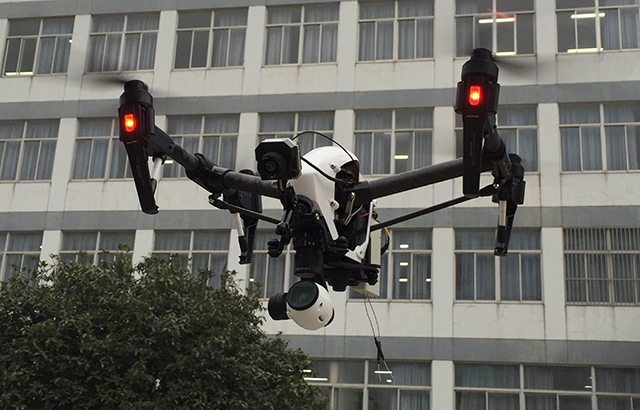

安裝簡單
HRC FT-PXM的重量很輕，因此，可安裝在任何類型的無人機上，并有眾多安裝方案可供選擇。 無論您想要采用硬安裝的方式還是想安裝在無刷式萬向架上，HRC FT-PXM都能夠實現。

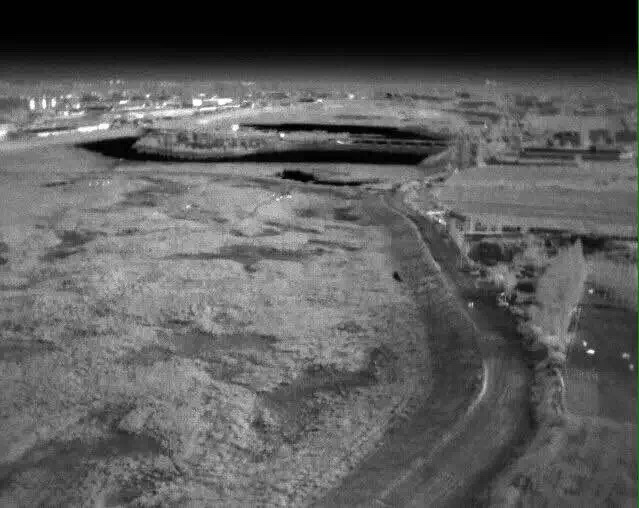

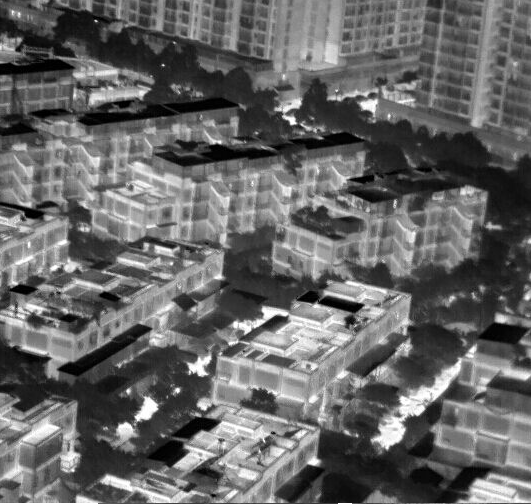

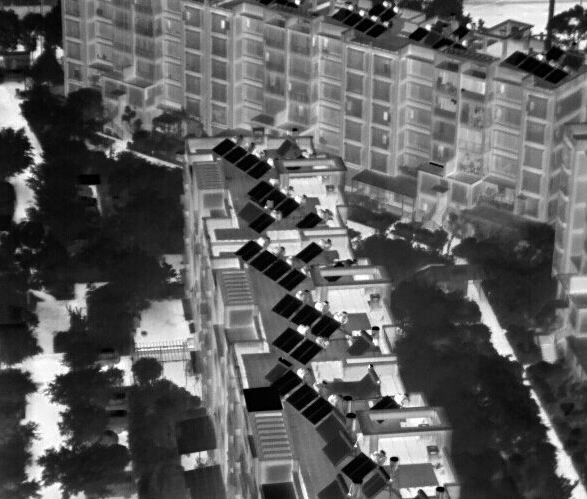

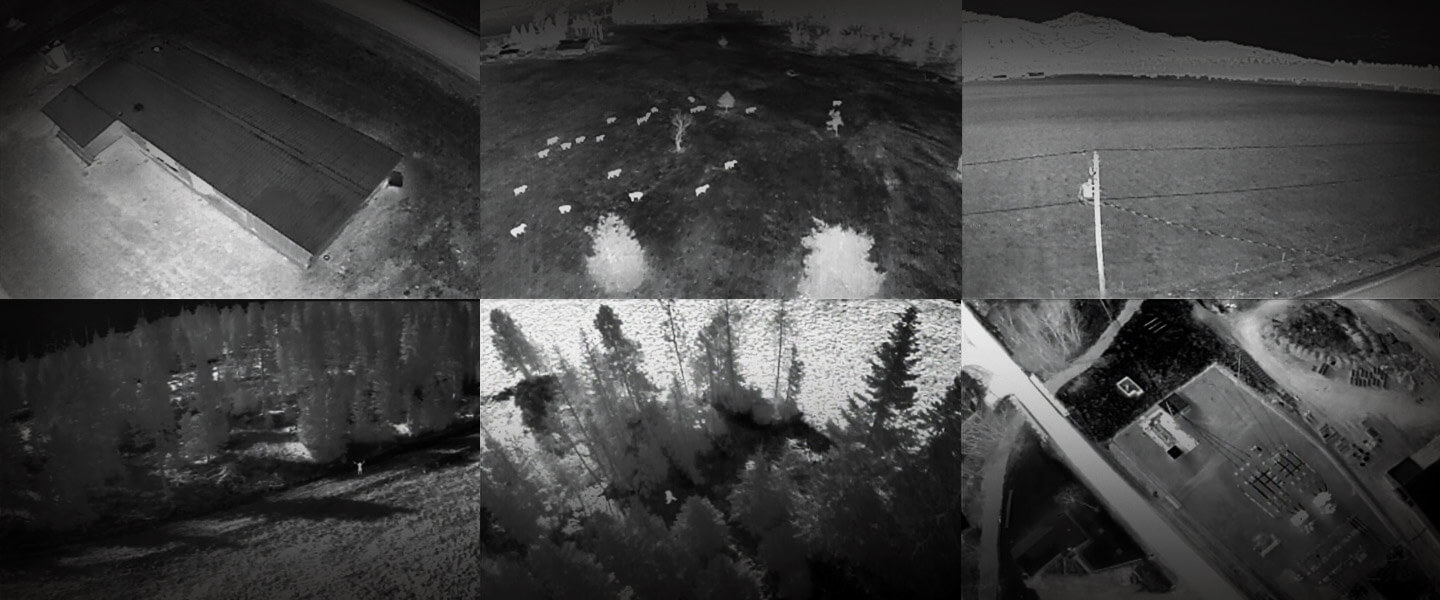

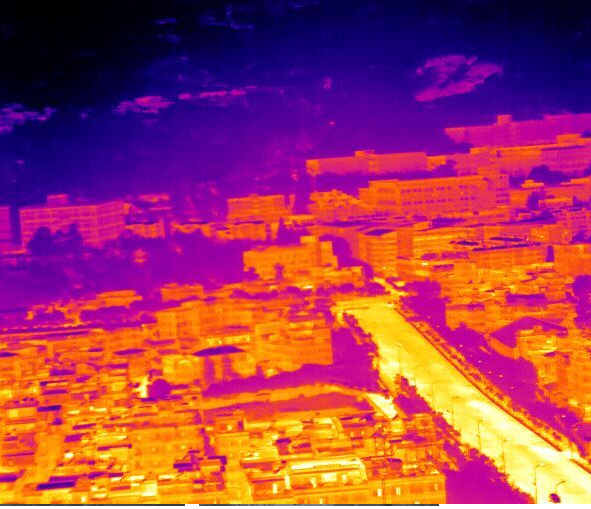

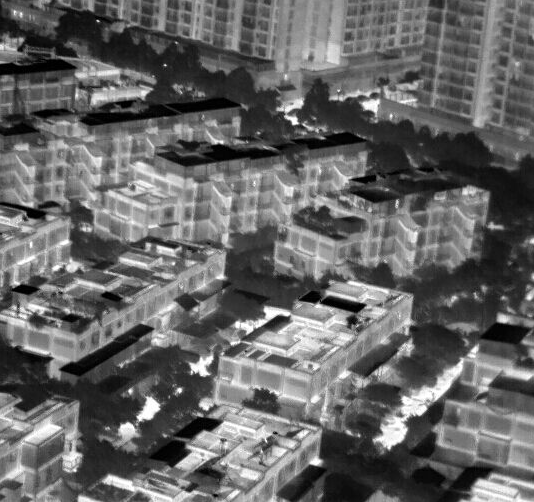

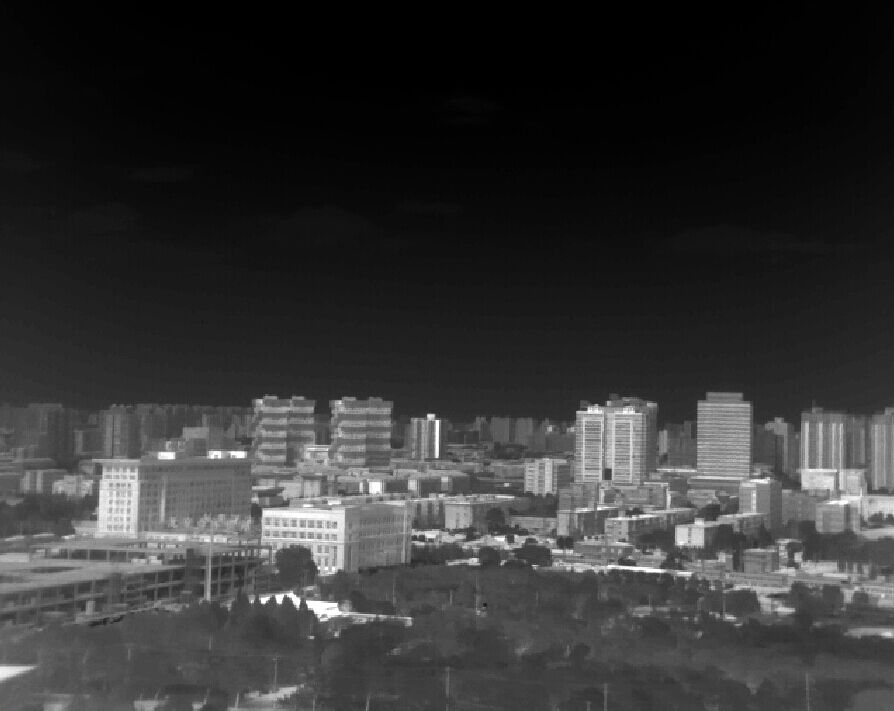

實測效果
類型
V384
V640
紅外探測器
探測器類型
非制冷微測輻射熱計
波長范圍
8 - 14 μm
幀頻
25Hz
分辨率
384×288
640×480
像素大小
25μm
17μm
測溫性能和圖像性能
測溫范圍
高增益： -40°C ~ +160°C；低增益： -40°C ~ +550°C
測溫精度
±2℃或2%，取較大者
熱靈敏度(NETD)
<50 mK
鏡頭
7.5 – 100 mm 多種鏡頭可選
調焦方式
定焦無熱化
清晰成像范圍
0.3m~∞
發射率黑背景溫度校正
根據輸入發射率和背景溫度自動校正，發射率0.01~1可調
大氣透過率校正
根據氣象參數自動計算大氣透過率并校正溫度
最高溫追蹤
實時顯示高溫點的位置和溫度
調色板
白熱、黑熱、鐵紅、彩虹等10種
圖形輸出
模擬圖像
NTSC/PAL
數字圖像
8位或14位
圖像控制
2倍&4倍數字變焦（Tau 2 640為8倍）、極性、偽彩色或黑白、AGC、數字細節增強(DDE)、圖像優化（BPR、NUC & AGC’d視頻）
信號接口
Camera Link（擴展總線輔助模塊），可提供獨立的 I/O控制接口，兼容RS-232（57,600 & 921,600波特），外部輸入/輸出同步，功率降低開關（關閉模擬視頻輸出）
FFC持續時間
<0.5 s
數據存儲
溫度數據
RAW格式
數字圖像
RAW，（ 14位）
圖像存儲方式
序列連拍
觸發方式
PWM
存儲
可插拔TF卡，容量32G
環境參數
工作溫度范圍
-40°C ~ +80°C（外部溫度）
非工作溫度范圍
-55°C 至 +95°C
濕度
5 - 95%（非冷凝）
工作高度
+12,200米
外殼防護等級
IP54
沖擊
25G，IEC68-2-29
振動
2G，IEC68-2-6
電磁兼容
符合CE/FCC標準
電源
DC 5V-24V
功耗
2.0 W
尺寸
57.4 x 44.4 mm（包括鏡頭）
重量
92.1–113.4 g（視配置而定）
安裝接口
適配2D/3D云臺
二次開發
可以擴展GPS，及OSD等等功能
應用
光伏電池板熱斑檢測 ,電力線檢查 , 搜索和救援,消防 , 精細農業 , 屋頂檢測 , 安防 , 變電站檢查 , 手機信號塔檢查 , 測量 , 關于您能想到的任何其它問題
